在工業生產中，傳統的檢驗技術需要大量的檢驗工人，不僅影響生產效率，還帶來不可靠的因素。視覺檢測技術克服了傳統檢測技術的缺點，以其安全性高、可靠性強、自動化程度高等優點得到了廣泛應用，成為當今檢測技術的研究熱點之一。

機器視覺檢測的主要過程是：首先利用CCD攝像機將拍攝到的物體轉換成圖像信號，傳輸?shù)綄Ｓ玫膱D像處理系統，再根據像素分布、亮度、顏色等信息轉換成數字信號。圖像系統對這些信號進行各種運算，提取目標的面積、長度、數量、位置等特征。最后，根據預設的公差和其他條件，如尺寸、角度、偏移量、數量、通過/失敗等，輸出結果。大大提高了工作效率和產品質量。

一、工業零件的整個系統檢查過程

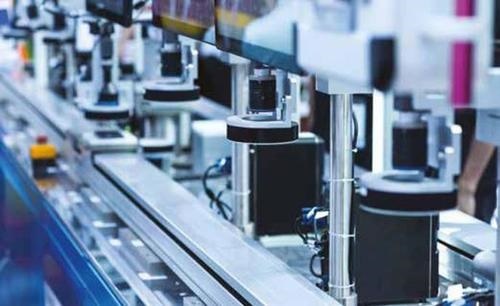

1、將零件放在傳送帶上，并隨著步進電機的運動將其送到CCD的下部;

2、控制工業相機的曝光并采集圖像;

3、將采集的圖像傳輸?shù)接嬎銠C;

4、對圖像進行濾波等預處理;

5、選擇部分待測區域，對該區域進行亞像素定位，找出該區域的邊緣，完成邊緣間長度的測量;

6、通過模板匹配自動找出待測圖像中的角度，然后測量角度的值;

7、在實際生產測量中，根據技術指標要求判斷零件是否合格;

8、合格零件由剔除機構送至產品箱，不合格零件送至廢品箱。

二、工業檢測系統的影響以及解決方案。

1.成像系統誤差：CCD的分辨率是測量系統中的一個重要指標。CCD相機的分辨率越高，被測物體的實際尺寸越小，圖像的物面分辨率越高，意味著系統的檢測精度越高。成像系統的幾何畸變誤差是一種典型的系統誤差，是影響光學檢測精度的因素之一。為視覺圖像選擇高質量的雙遠心鏡頭可以提高檢測精度。

2.各種噪聲：包括電源波動和光源本身不穩定引起的隨機波動噪聲，光響應不均勻引起的空間波動噪聲，以及攝像機暗電流分布不均勻和感光元件尺寸和間隔不相等引起的噪聲。選擇高亮度、亮度可調、均勻性和穩定性好的機器視覺光源，設置合理的CCD參數，有利于噪聲控制。

3.校準誤差：系統會在校準過程中引入誤差。通過在相機視場中多次對不同方向的標準件進行標定，然后計算平均值作為最終的標定系數，可以消除鏡頭畸變帶來的誤差，消除標定過程中引入的隨機誤差。
